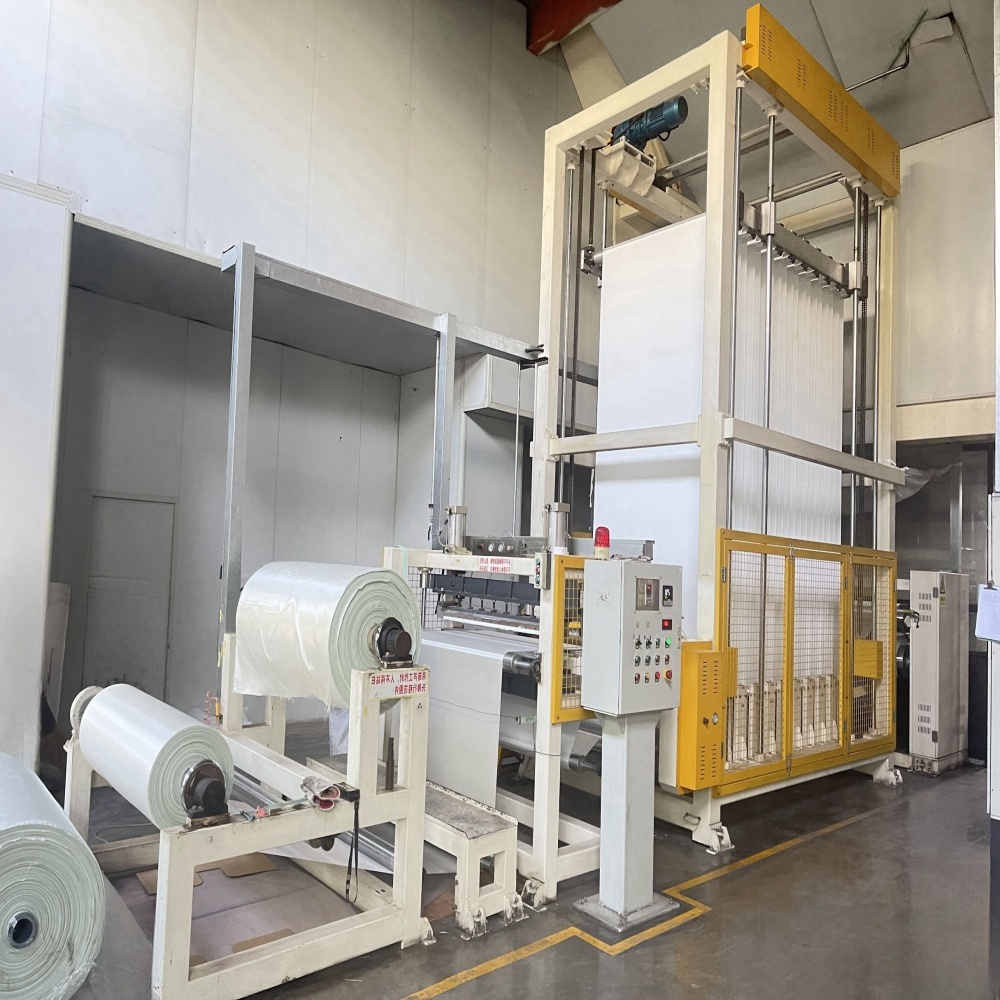

Эта вертикальная линия пропитки стекловолокна используется для пропитки стекловолокна эпоксидной смолой, сушки и укладки, в основном используется для производства CCL, изоляционных панелей и других сопутствующих товаров. Она подходит для стекловолокна 80~150gsm/cm2 900~1300mm, войлока из стекловолокна, крафт-бумаги, хлопкового волокна. Мы можем настроить машину в соответствии с вашими потребностями.
2.электрическая гладилка полотна Особенности: Глажка отопления, когда для части вверх по ручной резки.

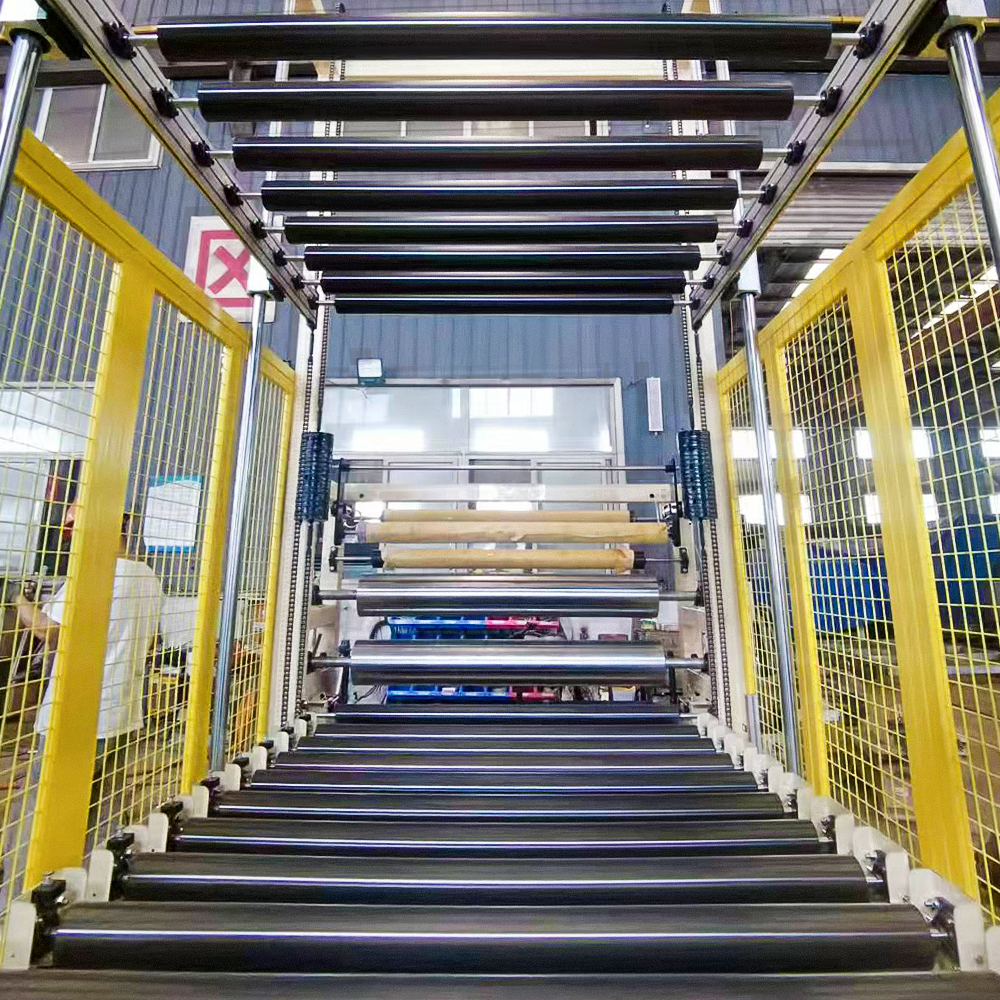

3.Плавающее хранение полотна Особенности: Безостановочная работа при нагреве гладильной части вверх/соединения
4.переднее тяговое устройство Особенности: тяга сырого стекловолокна; стальная пластина и форма стали сварены; две части тяговых роликов с сенсором обратной связи контроля натяжения;

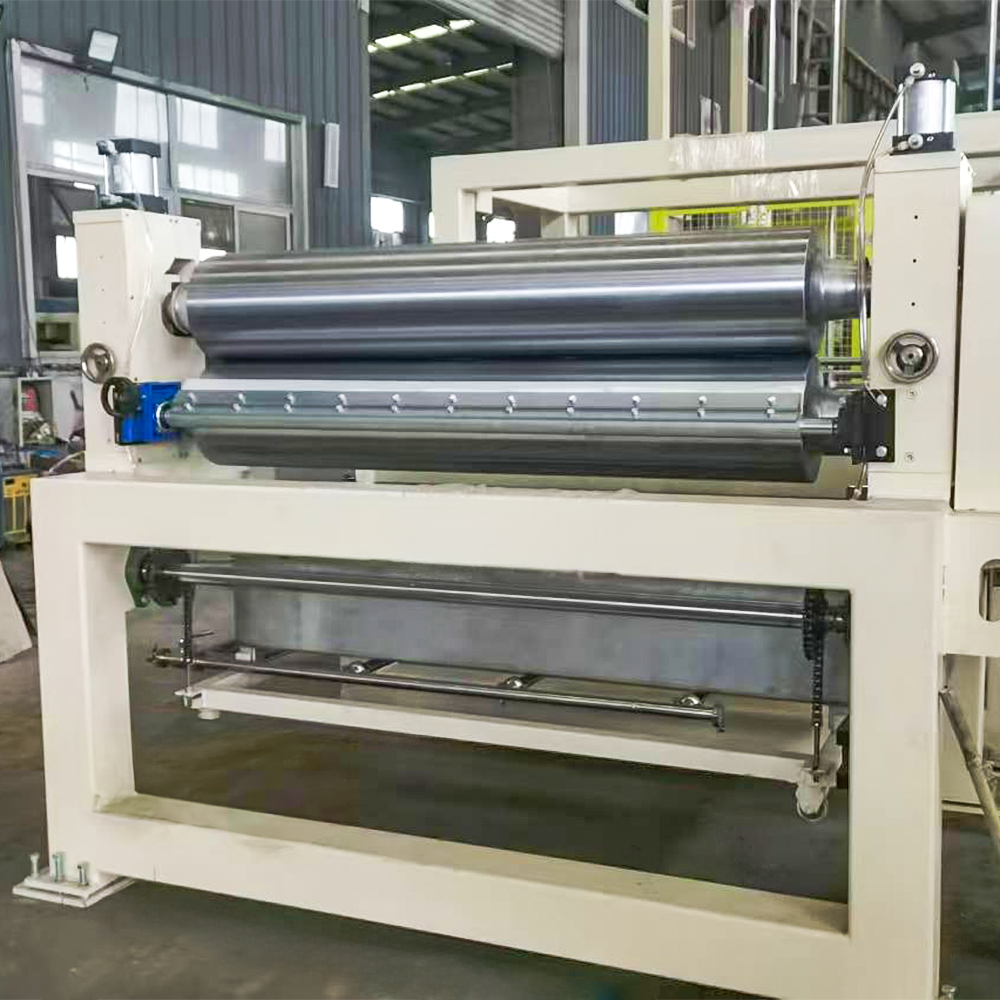

5.Пропитка полотна Компонентная сборка: Рама устройства, блок обратного покрытия, дыхательные ролики/скай-роллеры, шаберные ролики, клеевая ванна и т.д. Диаметр ракельного вала: Ø268 мм; гидравлическое устройство для подъема клеевой ванны, подшипники NSK & LK, цилиндр шабера для сохранения формы.
6.Камера нагрева Нагревательная камера содержит нагревательные печи, систему вытяжки, контроль температуры и т.д. Длина камеры 3000 мм каждая. Теплоноситель термального масла проходит через отражательную пластину (Q345). Существует 8 температурных зон, температура каждой зоны устанавливается отдельно, чтобы соответствовать различным запросам. Диапазон регулируемой температуры 120~2500 градусов.
7.Охлаждающая камера (водяное охлаждение и воздушное охлаждение) Особенности: охлаждение пропитанного препрега до окружающей температуры перед резкой.
8.Операционная платформа Все сушильные секции и охлаждающие устройства имеют операционную платформу с лестницей. Индивидуальный дизайн для удовлетворения удобства клиента операционного спроса
9.выравниватель полотна с охлаждением Особенности: Регулировка препрега. Движение в одной линии, избежать левого и правого смещения; Охлаждение вниз температура препрега, предотвратить липкие на ролики для эффекта дефектной отделки
10. Заднее тяговое устройство Применение тягового движения после нагрева и высыхания препрега. Устройство Рама стальной пластиной и формы стали сварные. Два тяговых ролика, Ø300 мм; контроль тяги с датчиком натяжения.
11.2-й тяговый триммер Кол-во. 1 комплект, с 2 комплектами пневматических обрезчиков полей Особенность: предварительная обрезка полей перед намоткой;
Ротационное режущее устройство с пылеулавливающим фуганком;
Вакуумный пылеудаляющий аппарат по заказу клиента;
12. Плавающий отделочный склад Особенности: Безостановочная работа при повторной намотке отделочного материала;
Предварительное хранение гарантирует достаточное время для смены полного рулона отделки;
В случае неисправности ротационной фрезы, хранить отделку, чтобы избежать повреждения препрега.
13. Рука-радиальный перемоточный станок (дуплекс) Особенности: Перемотка отделки препрега после нагрева и охлаждения.
14. Фреза для финишной обработки Есть пара подающих роликов перед резаком, скорость подачи регулируется в соответствии с длиной резки; подающий ролик может также легко работать, чтобы регулировать напряжение натяжения ПП, прежде чем он идет в резак; допуск длины резки менее ±1 мм, допуск диагонали менее ±2 мм. Программирование PLC может записывать онлайн страницы резки и регулировки длины.
15. Конвейер Конвейер транспортирует страницы ПП на блок укладчика
16. Гидравлический укладчик
